DUMAN EMME SİSTEMLERİ


AKROBAT KOL VE DUMAN EMME SİSTEMLERİ

İçten Mafsallı Akrobat Kollar, Mobil Akrobat Kollar, Kaynağından Duman Emme, Tahliye Sistemleri, Yüksek Vakumlu Duman Emme Fanları

Ubrasa;Hafif Dayanıklı Yenilikçi, Kullanıcı Dostu Tasarım, %100 Yerli Avrupa Standartlarında Üretim

Kaynak Dumanı İçin Ubrasa
Ubrasa ailesi olarak, güçlü arge çalışması ve yenilikçi tasarım ile işçi sağlığını göz önüne alarak çevreye ve insan hayatına değer veren ürünler ile İç piyasada bizde varız diyoruz. Ubrasa tamemen avrupa standartlarında %100 yerli bir üretimdir

KAYNAK DUMANI İÇİN YEREL(LOKAL) HAVALANDIRMA:
Genel havalandırma ile kaynak işlemi sırasında oluşan hava kirleticilerinin sağlık açısından izin verilen değerlere düşürülmediği ve genel havalandırmanın yeterli olmadığı alanlarda kaynak yapan kişinin çalıştığı ortam havasını iyileştirmek için yerel havalandırma yöntemleri uygulamaya konulmalıdır.

Lokal emiş sisteminin ağzı(emiş ucu) kaynak yapılan noktaya kaynak gazı ve dumanın yayılmasını önlemek için mümkün olduğunca yakın olmalıdır. Yerel havalandırma uygulaması aynı zamanda genel havalandırma için gerekli olan temiz havaya daha az gereksinim duyulmasını sağlamaktadır.

Hangi havalandırma yönteminin uygulanması gerektiği, havalandırma şekil ve gücünün nasıl olması gerektiği, yapılan kaynak yöntemine , işin büyüklüğüne, atölyenin inşa tarzına ve ölçülerine bağlı olarak büyük değişkenlik göstermekte olup, uygun havalandırma sisteminin projelendirilmesinde uzman mühendislik bilgilerine gereksinin bulunmaktadır. İşlevsel bir havalandırma sisteminin kurulabilmesi için mühendislik ve iş güvenliği bilgilerinin birleştirilmesi ve bir ekip çalışması yapılması kaçınılmazdır. Böylece iyi bir havalandırma yapılabilir.

- See more at: http://akrobatkolburada.com/Ana-Sayfa.php#sthash.HHgYYSTS.dpuf

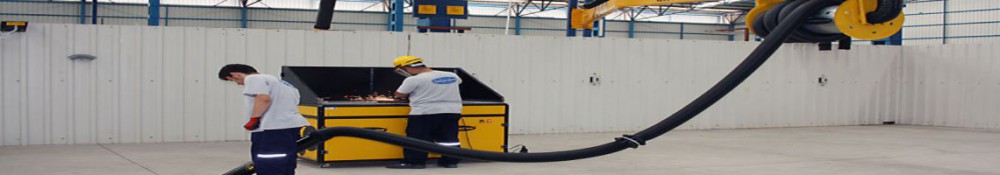

EMİŞ KOLLARI (AKROBAT KOL)

Akrobat Emiş Kolları çalışma ortamında havaya karışan zararlı gazları vakumlayarak ortamdan uzaklaştırmak için özel olarak dizayn edilmiştir.

Akrobat Emiş Kolları her pozisyonda durabilir, ilave destek gerekmez.

Akrobat Egzoz Kolları iç kısmında kendi kendisini taşıyabilen mekanizmadan oluşan taşıyıcı karkas 360° dönebilir sistemdir. Damperli egzoz davlumbazı ve duvar bağlantısından oluşur.

Akrobat kollar herhangi bir pozisyona getirilebilir ve bu konumda ilave bir destek gerektirmeden kalabilir. Taşıyıcı karkas değişik çaplarda, sıcağa ve aşınmalara muazzam dayanıklı antistatik poliüretan helix çelik telli esnek hortumların içerisindedir.

Tek bir vantilatöre veya merkezi sisteme bağlanabilir. 360° dönebilen çelik davlumbazı kaynak dumanını bloke ederek nokta vakum ayarlarını tam olarak yerine getirecek şekilde dizayn edilmiştir.

ENDÜSTRİYEL TİP EMİŞ FANLARI

Duman tahliyesi, filtrasyon ve egzoz tahliye sistemlerinde kullanılmak üzere dizayn edilmiş endüstriyel tip fanlardır.

MOBİL FİLTRE

Demusan Havalandırma, çalışma alanındaki havanın sistematik olarak temizlenmesi konusunda etkili çözümler sunmaktadır.

Kaynak Dumanı Emme Ve Filtreleme Ünitesinde Açma/Kapatma anahtarı, cihazın çalışarak gösteren ikaz düğmesi ve ayrıca filtrenin kirlendiğini gösteren ikaz düğmesi, 5 mt ana giriş kablosu ve kablo taşıyıcısı bulunur. Filtre seti genişletilmiş yüzeye sahip 4 kademelidir. Polyurethane, Elyaf, Hepa, Aktif Karbon Kaset Filtreler kirli havayı %99,9 oranında temizler. Temizlenen hava ortama geri döner.

Üniteye 1 veya 2 Akrobat Emiş Kolu bağlanabilir.

Mobil Mekanik Filtre Üniteleri

• Mobil filtre üniteleri Alman İŞ Sağlığı Enstitüsü (IFA) W3 sertifikası (Sertifika no: 201023138/1140) olarak en yüksek filtrasyon kalitesine sahiptir.
• Hafif yapısal ve tekerlekleri sayesinde üretim hollerinde kolay hareket ettirme imkanı.
• Dayanıklı alüminyum davlumbazı, özel formu sayesinde etkili emiş.
• Alev almaz nitelikli esnek emiş kolu hortumu ile maksimum iş güvenliği
• Alçak gürültü seviyesi ≤69dB(A).
• Kaba, iri tozları ve kıvılcımlı partikülleri tutan, yıkanabilir metal ön filtre.
• Hava tabancası ile kolay temizlenebilir ikinci kademe kartuş toz filtresi. Temizleme için kartuş filtreyi cihazdan sökmeye gerek yoktur.

Ubrasa akrobat kollar iç ve dış mafsal kısımları ve iskelet kısmı komple alüminyum metal ürünlerinden mamul olup korozyona uğramayacak şekilde ve hafif olacak şekilde tasarlanmıştır. 170 Mikron PVC+ alüminyum kombinasyonlu Esnek Borusu ile dayanıklılığı üst düzeyde tutmaktadır.

Yüksek kabiliyetli emiş davlumbazı tasarımı sayesinde duman kaçağına son veriyoruz, Duvar bağlantı montaj aparatları ile her türlü duvar tavan, profil konsol gibi alanlarda rahatlıkla montaj imkanı sağlamaktadır.

800-1600 m3/h hava debisi ile yüksek kapasitede emiş vakumu sağlanabilmektedir.

% 100 yerli sermaye, Güçlü Arge Çalışması ile Yenilikçi çözümler üreterek piyasadaki yerimizi alıyoruz.

Ubrasa olarak %100 müşteri memnuniyetini ön planda tutmak başlıca hedefimizdir.

Araştırmacı geliştirmeci ekibimiz ve güçlü arge çalışmalarımız ile yılların verdiği deneyim ve tecrübeyi birleştirdik.

Uygun fiyatlar ile , Kaliteli ürünleri Türkiye Pazarına Sunmak Bizim İçin Büyük Bir Onur Kaynağı Oldu. Siz değerli müşterilerimize en iyisini en uygun fiyatlarla sunmaya devam edeceğiz.

Ubrasa

KAYNAK DUMANINA KARŞI ALINACAK ÖNLEMLER

Kaynaklı imalat atölyelerinde çalışanlar için en önemli risk grubu kaynak işlemi sırasında ortaya çıkan toz, duman, gaz ve buhar gibi kirleticiler oluşturmaktadır. Hava kirleticilerinin olumsuz etkilerini önlemek için bunların ortam havasına yayılmasın engellemek gereklidir. Bunun için genel ve yerel havalandırma yöntemleri kullanılmaktadır. Yapılan işin niteliğine, iş yerinin özelliğine ve ekipmanların yapısına göre uygun niteliklerde ve amaca uygun havalandırma sistemlerinin projelendirilerek uygulamaya konulması gereklidir. Böylece kaynak yapılan ortamda yeterli havalandırma sağlanmalı, hava kirleticiler solunun bölgesinden ve çevresinden uzak tutulmalıdır.

Kaynaklı imalat atölyelerinde kaynak ve kesme işlemleri sırasında oluşan hava kirleticilerinin nitelik ve konsantrasyonlarının bilinmesi, ortam havasının çalışanların sağlıklarını olumsuz yönde etkilemeyecek kalitede olmasını sağlayacak havalandırma sistemlerinin tasarımlanmasında önemli bir yet tutmaktadır. Amaca uygun bir havalandırma sisteminin yapılmasında ana hedef üretim sürecinde ortaya çıkan hava kirleticilerin çalışma ortamında yayılmasını önlemek ve bunların çalışma ortamına yayılmasını önlemek ve bunların çalışma ortamındaki miktarını eşik değerin altına düşürmek olmalıdır.

Genel Havalandırma:
Kaynak işlemi sırasında ortaya çıkan hava kirleticilerini, kaynağına doğru yönlendirilmiş temiz hava akımı ile atölye ortamına dağıtarak yoğunluğunu düşürmek ve daha sonra ise ters yöndeki veya tavandaki emme ağızlarından emerek dışarıya atmak esasına dayanmaktadır. Bu yöntemde birim atölye yüzölçümü için 50 m3/h hava değişimi öngörülür. Havalandırma iyi yapılmadığı zaman bu durum çalışanları etkilemektedir. Kaynak işlemi sonucu ortaya çıkan hava kirleticilerinin kaynakçının solunum bölgesinden uzaklaştırılması ve izin verilen sınırlara düşürülebilmesi için aşağıdaki kuralların uygulanması gerekir.

Bunlar:
a.) Her kaynakçıya en az 284 m3 hava düşmelidir.
b.)Tavan yüksekliği 5m den fazla olmalıdır.
c.) Kaynakçı mümkün olduğu kadar kapalı alanda çalışmamalıdır.
d.)Kaynakçının çalıştığı alanlarda hava akımını kesen yapı elemanları olmamalıdır.
e.) Genel havalandırmaya ek olarak lokal havalandırma kullanılmalıdır.
f.) Lokal havalandırma hızı 30 m/dk ve kaynağa uzaklığı 60 cm olmalıdır.
g.) Kaynak işlemi diğer işlerden ayrı ve uzak bir bölmede yapılmalıdır.

Yüksek tavanlı, doğal hava hareketleri olabilen, geniş çalışma alanlarında genel havalandırma yeterli olabilir. Çalışma ortam havasındaki kabul edilebilir limit metal oksit dumanı için 2mg/ m3tür. Eğer bu sağlanamıyorsa ek bir havalandırma sistemi kurulmalıdır.

YEREL(LOKAL) HAVALANDIRMA:
Genel havalandırma ile kaynak işlemi sırasında oluşan hava kirleticilerinin sağlık açısından izin verilen değerlere düşürülmediği ve genel havalandırmanın yeterli olmadığı alanlarda kaynak yapan kişinin çalıştığı ortam havasını iyileştirmek için yerel havalandırma yöntemleri uygulamaya konulmalıdır.


Lokal emiş sisteminin ağzı(emiş ucu) kaynak yapılan noktaya kaynak gazı ve dumanın yayılmasını önlemek için mümkün olduğunca yakın olmalıdır. Yerel havalandırma uygulaması aynı zamanda genel havalandırma için gerekli olan temiz havaya daha az gereksinim duyulmasını sağlamaktadır.

Hangi havalandırma yönteminin uygulanması gerektiği, havalandırma şekil ve gücünün nasıl olması gerektiği, yapılan kaynak yöntemine , işin büyüklüğüne, atölyenin inşa tarzına ve ölçülerine bağlı olarak büyük değişkenlik göstermekte olup, uygun havalandırma sisteminin projelendirilmesinde uzman mühendislik bilgilerine gereksinin bulunmaktadır. İşlevsel bir havalandırma sisteminin kurulabilmesi için mühendislik ve iş güvenliği bilgilerinin birleştirilmesi ve bir ekip çalışması yapılması kaçınılmazdır. Böylece iyi bir havalandırma yapılabilir.

FİLİTRELEME:
Kaynak, kesme ve ilgili diğer yöntemlerle metal işleme sonucu oluşan kirli havanın içinde büyüklükleri 0,005 ile 100 mikron arasında değişen katı partiküller de bulunmaktadır. Bu maddeler , filtre cihazlarında çeşitli yöntemler kullanılarak değişik niteliklerdeki filtreler kullanılarak temizlenebilmektedir. Kaynak işlemi sırasında oluşan kirli havanın içindeki zararlı gaz ve buharlar ise aktif karbon filtrelerde tutulmakta ve çalışma ortamı havasının kirlenmesi önlenebilmektedir.

Kaynak atölyesinin aydınlatması, havalandırılması ve güvenlik donanımı

Kaynak esnasında sağlığı etkileyen dumanlar, gazlar ve tozlar oluşur.

· TIG kaynağında başlıca zehirli gazlardan Ozon, azordioksit, karbon monoksit gazları oluşmaktadır. Bu ortama yakın yerlerde bulunan Temizleyici maddeler yada Klorlu Hidrokarbon maddeleri ile reaksiyona giren bu gazlar ortama Fosgen, Triklorethlen ve Perklorethylen gazları oluşturabilmektedir.
Bu gazlar ise vücut için son derece zehirleyici ve zararlıdır.

· MAG kaynağında ise CO2 gazı kullanıldığından, bu gaz yüksek ısının bulunduğu yerde CO (karbon monoksit) gazı çıkarmaktadır.
· MIG kaynağında ise çevreye yayılan ultraviyole ışının Oksijen üzerine etkisi ile Ozon gazı oluşmaktadır. (Atmosferde oluşan Ozon gazları güneşten gelen Ultraviyole ışınları vasıtasıyla oluşmakta ve bu ışınların Dünyaya gelmesine engel olmaktadır).
· Kaynak yaparken Ana malzemenin üzerine kaplanmış (galvaniz, çinko, kurşun, boya, yağ, gres) gibi maddeler ekstra başka zararlı gazlarında çıkmasına neden olur. Kaynak yerinde bu maddelerin bulunması durumunda daha da dikkatli olunmalıdır.
· Zararlı gazların ortamdan uzaklaştırılması ve ortamda azalan oksijen miktarının dengesi için ortam sürekli havalandırılmalıdır.
· Kapalı mekanlarda yapılan kaynaklarda (kazan ve depoların içlerinde vs) ortam Aspiraratörlerle havalandırılmalıdır.
· Normal atölyelerde her kaynakçı için ortalama 100 m3 lük bir hacim olmalıdır.
· Havadaki duman yoğunluğu 20mg/m3 ‘ü geçmemelidir. Kaynak yerinde Gaz ölçüm cihazları bulundurulmalı.
· Kapalı dar alanlarda ortamın havalandırma imkanı olmadığı durumlarda hortumlu solunum cihazları yada tüplü solunum cihazları kullanarak kaynak yapılmalıdır.
· Gaz zehirlenmelerinde baş dönmesi, mide bulantısı ve şuur kaybı ortaya çıkar. Bu gibi durumlarda hemen sağlık kuruluşuna gidilmelidir.
· Yangına karşı kimyevi tozlu yangın söndürme cihazları bulunmalı.
· Ortamda yanıcı ve parlayıcı malzemeler bulunmamalı.

Kaynakta Oluşan Hava Kirliliğinin İnsan Sağlığına Etkileri

Kaynak ve kesme işlemi sırasında insan sağlığına zarar verebilecek zehirli gazlar, duman, metal buharı ve partikülleri çıkmaktadır. Emisyon maddesi denilen bu maddelerin özellikle solunum yollarına zararı büyüktür. Kaynak dumanında bulunan çeşitli maddeler örneğin krom, nikel, arsenik, asbest (amyant), manganez, silisyum, berilyum, kadmiyum, azot oksitleri, karbon oksit klorürü (fosgen), akrolin, flüor (fluorin) bileşikleri, karbon monoksit, kobalt, bakır, kurşun, ozon, selenyum, çinko zehirli maddelerdir. Bu metallerin buharı, parçacıklarının solunum yollarına ve ciğerlere yerleşerek solunum sistemini zamanla fonksiyon dışı bırakması söz konusudur.

Genel olarak kaynak dumanı;
• Kaynak edilen esas metalden veya kullanılan dolgu metalinden,
• Kaynak edilen metalin üstünde mevcut olan kaplamalar ve boyalardan, veya örtülü elektrotlarda elektrot üzerindeki örtüden,
• Tüplerden tedarik edilen koruyucu gazlardan,
• Arkta ultraviyole ışınların ve ısının etkisi ile oluşan kimyasal reaksiyonlardan,
• Kullanılan yöntem ve dolgu maddelerinden,
• Çalışma ortamındaki hava kirliliği, örneğin kaynak öncesi yapılan temizleme ve yağ sökme işlemleri sonucunda oluşan buhardan kaynaklanır.



Kaynak ve kesme işlemi esnasında oluşan dumandan korunulmadığı taktirde, insan sağlığı üzerinde yaratmış olduğu kötü etkileri listelemek kolay değildir. Çünkü kaynak dumanı zararlı olduğu bilinen birçok madde içermektedir. Kaynak dumanı akciğer, kalp, böbrek gibi vücudun herhangi bir parçasını ve merkezi sinir sistemini etkileyebilir. Sağlık açısından kaynak dumanından korunmayan personel çok büyük risk almaktadır. Ancak kaynak ve kesme işlemlerinde oluşan en yaygın gazlar ve dumanlar ve bunların etkileri Tablo 1'de gösterilmiştir.

Tablo 1. Kaynak ve Kesme İşlemlerinde Oluşan En Yaygın

a) Gazlar ve

b)Dumanlar ve Bunların Etkileri

a) Gazlar

Gazlar Etkileri Maksimum değeri
Azot oksitleri
NO, NO2 Renksiz, kokusuz, tatsız durağan bir gazdır. Sıvı halde de renksizdir. Su ve alkolde çözünür. Göz ve solunum yollarında tahriş, akciğer ödemi ve kusma görülür. Çok uzun süre etkidiğinde diş ve ciltte sarı renk, dişlerde çürüme görülür. MAK değer: 5ppm
TWA : 3ppm
Karbonmonoksit
CO Renksiz, kokusuz boğucu bir gazdır. Uygun ve yeterli havalandırma sisteminin olmadığı kapalı yerlerde yapılan kaynak işlemlerinde CO miktarı yüksek değerlere erişir.CO hemoglobin ile birleşerek kanın oksijen taşımasını engeller. Yorgunluk, baş ağrısı, çarpıntı ve bayılma gibi belirtiler görülür MAK değer:500 ppm TWA=25 ppm
Ozon
O3 Renksiz, sarımsak kokulu ve zehirli bir gazdır. Mukoza özellikle de solunum yolları üzerinde etkilidir. Boğazda kaşıntı ve yanma, öksürük, göğüs ağrısı, akciğer ödemi ve hırı1tı etkilenme belirtileridir. MAK değer:0.1 ppm. TWA- 1 ppm.
Karbondioksit
CO2 Gaz kaynağında koruyucu gaz olarak kullanılır. Suda çözünen, katı, sıvı, ve gaz halinde bulunur. Gaz halinde iken renksiz, kokusuz ve boğucudur. Solunum yoluyla etki eder. Havalandırma veya emici tesisatı bulunmayan kapalı ortamlarda yapılan kaynak işleminde bu gazın oranı, % 10’na çıkması halinde kandaki hemoglobin ile birleşerek kanın oksijen taşımasını önler. Bu taktirde solunum güçlüğüne, baygınlığa ve daha yüksek konsantrasyonunda ölüme neden olabilir. MAKdeğer=5000ppm TWA=25 ppm
Etil Bromür
C2H5 Br Renksiz bir gazdır. Hava ile belli bir oranda karışımı patlayıcıdır. Oksi-Asetilen kaynağı ve Oksi-Asetilen ile kesme işlerinde oluşur. Basit bir boğucu gazdır. Solunum yolu ile etki eder. MAK değer: 200 ppm
Fosgen
COCl2 Elektrik ark kaynağı yakınında bulunan klorlu solventlerin buharları arkta fosgene dönüşür. Renksiz, çok uçucu ve kolayca sıvılaşabilen benzol veya toluende çözünen zehirli bir gazdır Ağız ve boğazda tahriş ile yanıklar oluşturur. Solunum yolu ile etki eder ve akciğer ödemi yapar. MAK değer= 0.l ppm TWA=0.1 ppm
Fosfin
PH3 Kendiliğinden parlayabilen, soğuk suda, alkol ve eterde çözünen oldukça zehirli bir gazdır. Burun, gözler ve deride tahrişe neden olur. Solunduğunda solunum güçlüğü, baygınlık, ishal, yorgunluk ve baş ağrısı görülür. 100 ppm. Üzerindeki konsantrasyonlar kan basıncı düşüklüğü, kusma, felç ve koma ile kısa bir sürede öldürücü etki yapabilir. Kronik zehirlenmede ise, kansızlık ve psikolojik belirtiler görülür. Bu nedenle, sinir sistemi ve böbrekler üze- rinde de etkilidir. MAKdeğeri=0.3 ppm TWA= 0.3 ppm
Hidrojen
H2 Atomik hidrojen kaynağında ve bazı koruyucu gaz kaynağı yöntemlerinde kullanı1ır. Su, alkol ve eterde çözünen, çabuk yanan renksiz bir gazdır.Solunum yolu ile etki eder. Basit boğucudur. Havadan hafif olduğu için boğucu etkisi döşeme seviyesinde daha azdır. MAK değer: Türkiye dahil bir çok ülkede bulunmamaktadır
Propan
CaH5 Bütan ile karışık şekilde gaz kaynağında yanıcı olarak kullanılır. Havadan ağır, doğal gaz kokusunda, renksiz ve parlayıcı bir gazdır. MAKdeğer:PARPAT ta bulunmamaktadır.
TWA=1400 mg/m3
ArgonAr Gaza1tı kaynağında koruyucu gaz olarak ku1lanılır. Sıvı metallerde çözünmeyen ve havadan ağır bir soy (asal) gazdır MAK değer: PARPATta bulunmamaktadır
Helyum Gazaltı kaynağında koruyucu gaz olarak kullanılır. MAK değer: PARPATta bulunmamaktadır

b) Dumanlar

Baryum, Ba Baryum oksit içeren dumanın solunması sonucu solunum yollarında tahrişler ve zehirlenmeler görülür. Ayrıca baş dönmesi, solunum zorluğu, kusma, ishal, karın ağrısı, kalp rahatsızlıkları ile yüz ve boyun kaslarında kasılma görülebilir. Ölüm genellikle solunum ve dolaşım yetmezliğinden meydana gelmektedir. MAK değer: 0,5 MAK değer: 0,5 mg/m3
Berilyum, Be Metalik veya bileşik halindeki (örneğin berilyum oksit) berilyum oldukça zehirli bir maddedir. Çoğunlukla bakır alaşım1arı içinde bulunan berilyum mesleksel akciğer hastalıklarına neden olabilir. MAK değer: PARPATta bulunmamaktadır TWA= 0.002 mg /m3
Kadmiyum oksitler
Cd Çok zehirli bir maddedir. Korozyon koruyucu olarak kadmiyum ile kaplı bir malzemenin kaynak işlemi sırasında kadmiyum oksit oluşur. Kadmiyum zehirlenmesinin belirtileri; solunum güçlüğü, ağızda kuruluk, öksürük, göğüs ağrısı ve vücut sıcaklığının yükselmesidir. Bu belirtilerin bir kısmı genellikle etkilenmeyi izleyen bir veya birkaç gün içinde görülmezler. Karaciğer ve böbreklerin de kadmiyumdan etkilendiği bilinmektedir. MAK değer: 0.1 mg /m3 TWA= 0.05 mg /m3
Kalsiyum oksitler
Ca Kaynak işlemi sırasında oluşan kalsiyum oksit yüksek konsantrasyonlarda mukozada tahrişlere neden olabilir. Ancak kaynak işlemine bağlı olarak doğrudan bir sağ1ık etkisi yoktur. MAK değer: 5mg /m3
TWA = 2 mg/m3
Krom,
Cr Pas1anmaz çelik gibi krom alaşımlı ma1zemeden yapılan kaynak işlemi sonucunda +3 ve +6 değerlikli krom oluşur ki her iki yapı da mukoza, solunum yolları ve akciğer üzerinde tahrişlere neden olurlar. Ayrıca vücut sıcaklığında yükselmeler görülür. +6 değerlikli krom kanser yapma riski yüksek olan bir maddedir. MAK değer: PARPAT ta bulunmamaktadır TWA= 0.5 (krom metal ve krom +3 bileşikleri için
Bakır
Cu Kaynak işlemi yapılan ana metal ve dolgu metalinde bulunan bakırın kaynak dumanı yoluyla solunması vücut sıcaklığının yükselmesine neden olabilir. MAK değer: PARPAT ta bulunmamaktadır TWA= 0.2 mg / m3
Flor
F Temel olarak kaynak elektrotlarında örtü maddesi olarak bulunan flor bileşiklerinin kaynak işlemi sırasında açığa çıkması ve ortam havasına yayılması sonucu solunum yollarında tahrişler ile akut ve kronik etkilenmeler olabilir. Havalandırmanın iyi yapılmadığı kapalı alanlarda ortam havasında bulunan flor konsantrasyonu izin verilen eşik değerinin üzerine çıkabilir. MAK değer: 0.1 ppm TWA= 2.5 mg / m3
Demir oksitler
Fe Kaynak işlemi sırasında oluşan demir oksite uzun süreli etkilenme sonucu kişilerde siderosis adı verilen akciğer meslek hastalığı görülebilir. MAK değer: 10mg/m3 TWA=3.5 mg /m3
Kurşun
Pb Kurşun genel olarak kaynak dumanı içinde bulunmaz. Ancak. yüzeyi kurşun ile kaplı malzemenin kaynak işleminde ve/veya kurşun içeren yalıtım maddesi ile kaplı elektrotların kullanıldığı işlemlerde metal oksit dumanları içinde kurşun bulunabilir. Kurşun oksit dumanlarının solunması sonucu baş ağrısı, bayılma, adale ağrısı, kramp, kilo kaybı, iştahsızlık ile yüksek konsantrasyonlarda anemi ve hafıza kaybı görülebilir. MAK değer: 0,2 mg/m3 TWA=0,15 mg/m3
Magnezyum oksitler
Mg Çelik alaşımlarında ve elektrotta bulunur. Kaynak dumanı içinde bol miktarda bulunan magnezyum oksit zehirli etkilere sahiptir. Mukoza tahrişleri, baş dönmesi, kas gerilmesi, bayılma ve unutkanlık başlıca zehirlenme belirtileridir. Metal buharı ateşine de neden olan magnezyum oksit sinir sistemi ve solunum yolları üzerinde de etkilidir. MAK değer: 1 5 mg/m3 TWA= 10 mg/m3
Molibden
Mo Molibden içeren metal oksit dumanlarının solunması, solunum yollarında tahrişlere neden olur. Eşik değerinin üzerindeki konsantrasyonlarda uzun süreli etkilenmeler karaciğer rahatsızlıklarına neden olabilir. MAK değer: 15mg/m3 TWA= 0.5 mg/m3
Nikel
Ni Paslanmaz çelik parçaların kaynak işleminde açığa çıkar. Nikel oksit metal buharı ateşine neden olur. Kanserojendir. MAK değer: PARPAT ta bulunmamaktadır TWA= 0.1 mg/m3
Çinko oksit
ZnO Ga1vanizli parçaların kaynak işleminde çinko oksit oluşur. Çinko oksit metal buharı ateşine neden olur. MAK değer: 5 mg/m3 TWA=5 mg/m3
MAK değer: Günde 8 saat içerisinde solunan havada izin verilen en yüksek konsantrasyon. (ppm:parts per million veya mm/m3)
TWA (Time Weighted Awerage): Günlük 8 saat, Haftalık 40 saatlik bir çalışma dönemi için çalışanlar için hiçbir etki yaratmayacağı kabul edilen en yüksek konsantrasyon (ppm:parts per million veya mg/m3)
PARPAT: Parlayıcı ve patlayıcı, tehlikeli ve zararlı maddelerle çalışılan yerlerde ve işlerde alınacak tedbirler hakkında tüzük (Resmi Gazete: 24.12.1973-14752)

Kaynak dumanına karşı korunmasız kalınması sonucu çalışan personelin kısa ve uzun süreli sağlık etkileri görmesi kaçınılmazdır. Bu etkiler aşağıda tanımlanmıştır: Kısa Süreli Sağlık Problemleri

Metal buharını (örneğin çinko, magnezyum, bakır ve bakır oksit) soluyan kaynak personeli metal buharı ateşine(metal fume fever) yakalanabilir. Bu hastalığın belirtileri (semptomları) buhar solunduktan sonra 4 ile 12 saat içerisinde titreme, susama, ateş, kas ağrısı, göğüs ağrısı, öksürük, hırıltılı soluma, yorgunluk, mide bulantısı ve ağızda metalik (madeni) bir tat şeklinde kendini gösterir. Buharın solunmasından birkaç saat sonra kişide çok yüksek derecelerde ateş (nadiren 39 oC'den yüksek) görülür. Vücut sıcaklığı 1 ile 4 saat içinde normale dönmeden önce terleme ve titreme oluşur.

Kaynak dumanı ayrıca gözleri, koku alma gücünü, göğsü ve solunumla ilgili organları tahriş ederek öksürüğe, hırıltılı solumaya, nefes daralmasına, bronşite, akciğerde su toplanmasına ve zatürreye (akciğerin iltihaplanması) neden olmaktadır. Mide bulantısı, iştahsızlık, kusma, kramplar ve yavaş sindirim gibi sorunlar da kaynak ile beraber ortaya çıkar.

Kaynak buharındaki bazı maddeler örneğin kadmiyum veya kadmiyum oksit bileşikleri çok kısa süre içerisinde öldürücü olabilir. Ayrıca kaynak yönteminde kullanılan koruyucu gazlar son derece tehlikelidir. Havadaki azot ve oksijen kaynak işlemi sırasında reaksiyona girerek azot oksit ve ozon (temizlikte kullanılan) oluşturur. Bu gazlar yüksek dozlarda çok ölümcüldür ve ayrıca burun ve boğazın tahriş olmasına ve ciddi akciğer hastalıklarına da neden olmaktadır. Kaynak esnasında oluşan ultraviyole ışınlar klorlanmış hidrokarbon çözücülerle (örneğin trikloroetilen, 1,1,1 trikloroetan, metilenclorit ve percloroetilen) reaksiyona girerek fosgen (karbonoksit klorürü) gazı oluşturur. Fosgenin çok küçük miktarları bile öldürücüdür, ancak hastalığın ilk belirtileri genellikle 5-6 saat sonra baş dönmesi, titreme ve öksürük olarak gözükmektedir.

Yüksek konsantrasyondaki kadmiyum ve kadmiyum oksitleri buharının solunum yoluyla içeri çekilmesi neticesinde mide bulantısı, baş ağrısı, baş dönmesi, sinirlilik, akciğer sorunları gibi sağlık problemleri ortaya çıkmaktadır.

Uzun süreli kaynak problemleri:

Kaynak ve kesme (alevle kesme, yakarak kesme) işlemleri yapan kişilerin akciğer kanserine yakalanma riski çok yüksektir. Çalışma şartlarına bağlı olarak gırtlak kanseri ve idrar yolu kanseri olma ihtimali vardır. Bu sonuç arsenik, krom, berilyum, nikel ve kadmiyum gibi kanser riski içeren kaynak dumanındaki zehirli maddelerin büyük miktarlarda solunduğunda ortaya çıkmaktadır. Kaynakçılar ayrıca kronik solunum problemleri (bronşit, astım, zatürree, akciğer kapasitesinin azalması v.b.) yaşayabilirler.

Krom ve nikel gibi ağır metallere maruz kalan kaynak çalışanlarının böbreklerinin zarar gördüğü görülmüştür. Ayrıca kaynakçılar üzerinde yapılan en son çalışmalarda özellikle paslanmaz çelikler ile çalışanlarda sperm miktarının azaldığı ve üreme problemlerinin ortaya çıktığı görülmüştür. Buna bağlı olarak kaynakçıların eşlerinin geç gebelik veya çocuk düşürme olaylarında da bir artış görülmüştür. Bu tarz problemler aynı zamanda alüminyum, krom, nikel, kadmiyum, demir, mangan ve bakır gibi metallere, azotlu gazlar ve ozon gibi gazlara, ısıya ve iyonlaştırıcı radyasyona (kaynak dikişlerini kontrol etmekte kullanılan radyoaktif ışınlar) korunmasız kalındığı durumlarda mümkün olmaktadır.

Asbest izolasyonu ile kaplanan yüzeylerde kaynak veya kesme yapan kaynakçılar akciğer kanserine ve diğer asbest ile ilişkili hastalıklara karşı risk içerisindedirler

Kadmiyum oksit buharına ve tozuna uzun süre maruz kalan kişilerde kronik meslek hastalıklarına, böbrek yetmezliğine ve solunumla ilgili hastalıklara da yakalandıkları görülmüştür. Uzun süre kadmiyuma maruz kalan kimse akciğer kanserine yakalanabilir.

Mangan gibi yüksek derecede zehirli malzemeler de çalışan kişinin merkezi sinir sistemini (konuşma ve hareket kabiliyetini zayıflatma gibi) zamanla etkileyebilmektedir.

Kaynakta duman ve gazlara karşı alınması gereken önlemler:
• Öncelikle kişinin başını dumandan koruması için kaynak maskesi kullanmalı ve dumanı solumamalıdır. Kaynakta oluşan duman kaynakçının solunum organına (burnuna) gelmeden kaynak yerinden uzaklaşmalı veya uzaklaştırılmalıdır.
• Kaynak bölgesinde ve genel çalışma alanında yeterli havalandırma sağlanarak kaynak buharı ve gazları solunması önlenmelidir. Bu nedenle kapalı alanlarda yapılan kaynak ve kesme işlemlerinde yeterli çalışma alanı sağlanmalı (aynı zamanda bu alanın yeterli yüksekliğe sahip olması gerekir) ve bu alanda yeterli havalandırma sistemleri kullanılmalıdır.
• Kaynak dikişlerinin tahribatsız muayenesinde (örneğin penetrent muayenede) kullanılan kimyasalların zehirleyici ve diğer uzuvlara zarar verici etkilerine karşı koruma önlemleri alınmalıdır.
• Eğer havalandırma yetersiz ise maruz kalınacak miktar ölçülmeli ve izin verilen miktarlara göre karşılaştırma yapılarak karar verilmelidir. Bu gibi durumlarda pratik çözümler üretilmeli örneğin uygun bir solunum cihazı kullanılmalıdır.

Kaynak ve kesme işlemleri esnasında kaynakçının sağlığını etkileyebilecek dumanlar, tozlar ve gazlar oluşur. Kaynak, kesme ve ilgili işlemlerdeki sağlık ve güvenlik kurallarında (UVV 26.0) belirtildiği şekilde kaynakçı, oluşan bu zararlı maddelerden kendisini korumalıdır. Bu nedenle çalışma alanları, kaynak yöntemine, malzemelere ve uygulama koşullarına göre, zararlı maddelerden arındırılmış temiz hava teneffüs etmeyi sağlayacak şekilde planlanmış ve aşağıdaki şekilde donatılmış olmalıdır.

Kaynak dumanı oluştuğu noktadan dışarı atılmalıdır ,

Teknik havalandırma sağlanmalıdır,

Normal bir havalandırma yapılmalıdır,

Diğer havalandırma yöntemleri kullanılmalıdır,
veya

Yukarıdaki seçeneklerin bir veya birkaçı birlikte kullanılmalıdır

Malzeme güvenlik bilgisi :

Her OERLIKON kaynak malzemesi için güvenlik bilgileri içeren “Malzeme Güvenlik Bilgisi” mevcuttur. Bu malzeme güvenlik bilgileri aşağıdakileri içerir :

a) Zararlı bileşenler,
b) Bu malzemeyi kullandığınızda oluşabilecek zararlar,
c) İlkyardım kuralları,
d) Çalışma alanı için gereken sınır değerleri,
e) Atıkların nasıl bertaraf edileceği.

Kullandığınız kaynak malzemelerinin malzeme güvenlik bilgilerini OERLIKON’dan isteyebilirsiniz.

Kaynak malzemesinin içeriği dışında, kaynak ark ısısı ile birlikte de zararlı maddeler de oluşabilir. Bu zararlı maddeler aşağıdaki nedenlerden oluşabilir:

Metalik kaplamalar, galvaniz (çinko), kurşun gibi,

Boyalar, çinko ve kurşun boyalar

Yüzey koruyucu bileşikler, yağ, gres gibi kirlilikler

Kurşun, kadmiyum, çinko, krom içeren metalleri kaynak yaparken özel bir dikkat gösterilmelidir. Çünkü bu elementler zararlı ve zehirli maddeler oluşturur.

Bu yüzeyinde plastik, yağ ve gres içeren malzemeler için de doğrudur.

Yüzeyinde hidroklorik-asit veya hidrokarbonlu bileşikler bulunan iş parçaları, kaynak öncesi bu bileşiklerden arındırılmalıdır. Çünkü kaynak esnasında zehirli phosgene (MAK : 0,1 ml/m3) oluşumuna neden olurlar.

Havalandırma :

Çalışma ortamındaki solunacak havada MAK- değerlerine ulaşmamak için doğal veya teknik bir havalandırma mutlaka yapılmalıdır. Bu havalandırma şekli ,Tablo 1 ve 2’de verilen şartları yerine getirmelidir.

Tablo 1’deki havalandırma yöntemleri, kullanılan kaynak malzemelerindeki veya örtü türlerindeki sağlığa zararlı maddelerin konsantrasyonuna göreceli olarak listelenmiştir. Tablo 2’deki havalandırma yöntemleri ise, ana metaldeki veya örtü türündeki zararlı maddelerin konsantrasyonuna göreceli olarak listelenmiştir.

Havalandırma şekli aynı zamanda alevin yanma süresine veya ark süresine de bağlıdır. “Kısa süre” tanımından anlaşılması gereken günde ½ saat veya haftada 2 saatlik alev veya ark süresidir. “Uzun süre” tanımından anlaşılması gereken ise bu değerleri aşan sürelerdir.

Açık havada kaynak yaparken de zararlı maddelerin solunan havaya girmediğinden emin olunmalıdır. Dar ve kapalı alanlarda kaynak yaparken, UVV 26.0′un 29 maddesinde belirtildiği gibi, kirli havanın dışarıya atılması veya temiz hava ile çalışma alanını havalandırması yapılmalıdır.

Tablo 1. Kullanılan kaynak yöntemine ve kaynak malzemesine göreceli olarak havalandırma şekli

Yöntem

Kaynak malzemesi

Kaplamalı çeliklerin kaynağı

alaşımsız ve hafif alaşımlı çelikler, alüminyum alaşımları

yüksek alaşımlı çelikler, demir-dışı metaller (alüminyum alaşımları hariç)

k

u

k

u

k

u

Gaz ergitme kaynağı

sabit

taşınabilir

F

F

T

T

T

F

A

A

T

F

A

A

Örtülü elektrod kaynağı

sabit

taşınabilir

T

F

A

T

A

T

A

A

A

T

A

A

MIG/MAG kaynağı

sabit

taşınabilir

T

F

A

T

A

T

A

A

A

T

A

A

TIG kaynağı

sabit

taşınabilir

F

F

T

F

F

F

T

T

F

F

T

T

Tozaltı kaynağı

sabit

taşınabilir

F

F

T

F

T

F

T

T

T

F

T

T

Toz püskürtme

A

A

A

A

-

-

kısa-süre F : doğal havalandırma
u: uzun-süre T : Teknik havalandırma
A : zararlı maddelerin oluştuğu yerde emilmesi

Havalandırma ihtiyaçlarına göre çalışma alanlarına çeşitli havalandırma ekipmanlarını seçmek mümkündür. Örneğin ;

Kaynak torcundan, kaynak maskesinden veya baş maskesinden duman emme sistemi,

Taşınabilen duman emme sistemleri

İş parçasına veya çalışma bölgesine yaklaştırılabilen ve monte edilebilen duman emme bacaları

“Kapalı alanlar”ın tanımı :

UVV 26.0, madde 29’a göre ;

100 m3’ten daha az hava hacmine sahip
veya

Uzunluğu, genişliği ve yüksekliği 2 metre’den az olan

ve doğal bir hava akımı olmayan alanlara “kapalı alanlar” diyebiliriz.

Kapalı alanlar ; penceresiz bodrum alanları, dehlizler, boru hattı, kuyular, tanklar, kazanlar, konteynerler, gemi inşasında hücre ve tank bölümleridir.

Kapalı alanlarda kaynak yaparken zehirli maddelerin oluşmaması, yanıcı gazların birikmemesi ve oksijenin azalmaması için duman emme sistemleri veya yapay havalandırma yöntemleri kullanılmalıdır.

Duman emme veya teknik bir havalandırmanın mümkün olmadığı yerlerde, uygun solunum ekipmanları kullanılmalıdır. Kapalı alanlarda, nitrik-oksitlerin oluşumu kabul edilebilir sınırların üzerine çıkmasına neden olabilecek oksi-gaz kaynağı, alevle kesme ve ısıtma işlemlerinde yaparken havalandırmaya özel bir dikkat sarf edilmelidir.

Dikkat ! Yanma nedeniyle ciddi kazalara neden olacağı için kapalı alanlarda oksijen kullanılarak havalandırma yapılmasına izin verilmez.

Tablo 2. Kaynak malzemesi kullanmayan yöntemlerde havalandırma metotları

Yöntem

Kaynak malzemesi

Kaplamalı çeliklerin kaynağı

alaşımsız ve hafif alaşımlı çelikler, alüminyum alaşımları

yüksek alaşımlı çelikler, demir-dışı metaller (alüminyum alaşımları hariç)

k

u

k

u

k

u

Alevle tavlama,

Alevle doğrultma

F

T

F

T

F

T

Alevle sertleştirme

F

T

-

-

-

-

Alevle şekillendirme

F

T

-

-

-

-

Alevle kesme

sabit

taşınabilir

F

F

T

T

A

T

A

A

T

T

T

T

Oyma

F

T

-

-

T

T

Alevle tufal temizleme

sabit

taşınabilir

A

F

A

T

A

A

A

A

-

-

-

-

TIG kaynağı

sabit

taşınabilir

F

F

T

F

F

F

T

T

F

F

T

T

Plazma kesme

sabit

taşınabilir

A

F

A

T

A

T

A

A

A

T

A

T

Ark-oksijen kesme,

Ark-hava kesme

sabit

taşınabilir

T

F

A

T

A

T

A

A

T

F

A

T

Alın kaynağı

T

A

A

A

T

A

Diğer direnç kaynak yöntemleri

F

F

F

T

F

T

k : kısa-süre F : doğal havalandırma
u : uzun-süre T : Teknik havalandırma
A : zararlı maddelerin oluştuğu yerde emilmesi

Solunumun korunması :

Havalandırmanın yetersiz olduğu durumlarda, kaynak işlemine uygun koruyucu solumun cihazları kullanılmalıdır. Kaynak işlemine uygun koruyucu solunum cihazları ;

Hortumlu solumun cihazları

Basınçlı hava içeren solunum cihazlarıdır

Çalışma alanındaki atmosfer, en az %17 oksijen içeriyorsa, ihtiyaca göre koruma özelliğine sahip filtre kullanımı yararlı olur. Fakat, bu filtrelerin konteyner, boru hattı, tank, vagon v.b. kapalı alanlarda kullanılmasına izin verilmez.

Hava Besleme :

Çalışma bölgesinden emilen hava, ancak zararlı maddelerden arındırıldıktan sonra geri beslenebilir. Eğer sağlığa zararlı maddelerin konsantrasyonu, göreceli MAK-değerlerinin ¼’ünü aşmazsa, geri beslenen hava zararlı maddelerden yeterince arındırılmış olarak kabul edilebilir.

Kaynak dumanı kanserojen oranda nikel- bileşikleri veya krom- bileşikleri gibi maddeler içeriyorsa, özel şartlara göre havalandırma ve hava besleme yapılmalıdır.



Etiketler

duman emme sistemleri duman emme eskişehir duman emme akrobat kol eskişehir akrobat kol emiş kolları eskişehir emiş kolu eskişehir emiş kolları egzos kolu eskişehir egzos kolu endüstriyel emiş fanı mobil filtre ubrasa akrobat kol ubrasa duman emme sistemleri ubrasa mobil akrobat kol kaynağından duman emme sistemleri kaynak dumanı havalandırma kaynak atölyesi havalandırma akrobat kol havalandırma akrobat kol fiyatları akrobat kol fiyat akrobat kol nedir robot kol acrobat kol kaynak dumanı havalandırma kaynak dumanı emme kaynak dumanı havalandırma sistemleri kaynak dumanı emiş sistemi fiyatları duman emme ünitesi mobil akrobat kol seyyar akrobat kol gezici akrobat kol kaynak gazı emici sistem kaynak buharı emici sistem içten mafsallı akrobat kol dıştan mafsallı akrobat kol 2 metre akrobat kol üç metre akrobat kol 4 metre akrobat kol akrobat kol hortumu akrobat kol fleksi flex esnek ucuz akrobat kol yerli akrobat kol ithal akrobat kol akrobat kol şartnamesi akrobat kol özellikleri hafif akrobat kol dayanıklı akrobat kol akrobat kol fanı fanlı akrobat kol labaratuvar tipi emici kol emici kol fiyatları kollu havalandırma sistemleri ankara istanbul izmir antalya kayseri sivas zonguldak samsun eskişehir bursa sakarya edirne van elazığ kars malatya kırıkkale mersin adana hatay balıkesir tekirdağ aydın muğla manisa bartın uşak afyon denizli ısparta çorum amasya tokat erzurum artvin havalandırma kolu robotik kol fiyatı ubrasa akrobat kol bayileri garantili akrobat kol portatif akrobat kol akrobat kol sistemleri akrobat kol boru hattı ankara akrobat kol izmir akrobat kol istanbul akrobat kol bursa akrobat kol sakarya akrobat kol izmit kocaeli akrobat kol akrobat kaynak dumanı emici kaynağından duman emme duman emici kol robotik kol duvar tipi akrobat kanal tipi akrobat filtreli akrobat kol gezer tip akrobat kol hareketl akrobat kol akrobat kol fiyatı ubrasa akrobat kol ubrasa fiyat listesi ahtapot kol ahtapot kollu havalandırma kaynak dumanı havalandırma sistemleri fiyatı ahtopot kol sistemleri
